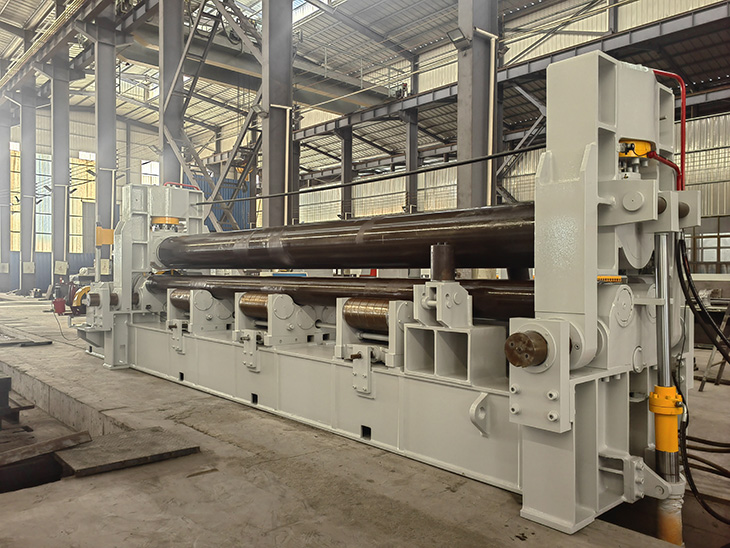

| 上輥萬能式卷板機 |
| 來源： 點擊數：251次 更新時間：2025/6/12 14:33:51 |
W11S系列上輥水平移動式卷板機主要功能及特點：
本卷板機是在引進國內外先進技術的基礎上，結合國內實際情況生產的一種新型卷板機。由于其電器控制系統采用了位移傳感器，配以PLC可編程控制器（日本OMRON公司產品）、觸摸屏PC，因此可自動檢測上輥兩端位置并對其加以實時監控，保證同步精度。不僅可對制品進行預彎和快速卷板成形，同時還具有卷制制品精度高，無需輔助設備，投資少的特點。 上輥萬能式三輥卷板機上輥可以垂直、水平移動，預彎時通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。滾圓時通過電動機、減速機帶動兩下輥進行。由于下輥的標高不變，所以便于進料和操作。
上輥萬能式三輥卷板機主要技術參數：
型式 上輥數控 上輥加壓力 430Tons 上輥直徑 Φ540mm 下輥直徑 Φ275mm 兩下輥中心距 460mm 托輥組數 1組 托輥數目 4根 最大卷制板幅 2500mm 輥子的工作長度 2600mm 驅動速度 約3.5m/min 卷制能力 σs≤245Mpa 對稱卷制 T40×B2500×Φmin900 mm×mm×mm 非對稱卷制 T32×B2600×Φmin900 mm×mm×mm 驅動卷制功率 45KW 液壓電機功率 22KW 水平移動電機功率 7.5KW 剩余直邊 ≤2~2.5倍板厚 三 、上輥萬能式三輥卷板機結構: W11S系列上輥水平移動式卷板機同時具備預彎與卷圓（圓弧）的雙重功能，設備主體結構是由上輥裝置 、下輥及水平移動裝置 、托輥裝置 、主傳動裝置 、翻倒裝置 、左右側機架和底盤組成 。主傳動可以作正反轉，為板材的卷制提供卷制扭距。 3-1上輥裝置 上輥裝置主要由主油缸 、上輥軸承座 、上輥 、雙列調心軸承等組成 。兩主油缸提供卷制板材所需加壓力，主油缸工作壓力為19.5Mpa 。 上輥材質42CrMo，按照JB/ZG4289－86軋輥鋼標準，調質硬度HB260-300，表面中頻淬火HRC42-50 。 3-2下輥及水平移動裝置 下輥裝置由下輥 、下輥軸承座 、下輥輸入齒輪 、下輥滑動軸承等組成 。 下輥主傳動提供動力，通過主傳動輸出齒輪 、下輥輸入齒輪 、開式傳動扭矩至下輥 。 下輥材質為合金鋼, 調質硬度HB260-300，表面中頻淬火HRC42-50 。 水平移動裝置由水平移動電機 、蝸輪蝸桿箱 、蝸輪蝸桿等組成 。水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱 、蝸輪蝸桿 、絲桿絲母機構帶動上輥的水平移動，實現板材的非對稱卷制 。 托輥裝置由絲母絲桿機構 、斜楔機構 、托輥等組成 。托輥材質為45＃鋼，調質處理，硬度為HB190-220，輥子表面硬度低于下輥輥子的表面硬度，且表面車削螺旋槽，有效防止了下累的氧化皮、雜質損壞下輥工作表面，托輥可以上下調節，根據卷制板材規格的負荷大小，進行上下調節 。 3-4主傳動裝置 主傳動裝置由主電機 、三角皮帶 、圓柱齒輪減速箱 、電液推桿制動器等組成 。主傳動可以正反轉，為板材的卷制提供動力 。 翻倒裝置由翻倒機架、滑枕 、翻倒油缸銷軸等組成 。翻倒油缸采用單級缸，翻倒油缸活塞桿鍍鉻處理。翻倒裝置使翻倒側機架翻倒，便于工件沿輥子軸向方向取出，完成卸料工步。翻倒機架復位后即可以進行下一個工件的卷制加工。 3-6固定 、翻倒側機架 、底盤、固定 、翻倒側機架 、底盤為鋼板焊接件，采用CO2氣體保護焊，焊后退火去除應力 、噴丸處理 。 固定、翻倒側機架用來安置兩主油缸。 底盤采用框架結構，抗扭斷面系數高，地腳螺栓少，安裝、調試方便。 四 、上輥萬能式三輥卷板機液壓系統: 液壓系統由齒輪泵/軸向柱塞泵、閥組 、輔助管路件等組成 。液壓閥選用榆次油研/臺灣疊加閥系列，管路布置簡潔 、維護調試方便 。 系統由三種回路組成，壓力調節回路 、同步回路 、速度回路組成 。 壓力調節回路通過主溢流閥調節系統工作壓力 。系統工作壓力19.5Mpa 。同步回路通過分流節流閥對上輥的上升 、下降粗步分流同步，節流閥進行上 、下調節；位移傳感器檢測，上輥同步的定位精度±0.25mm 。 速度回路控制翻倒側機架的翻倒 、復位，通過節流閥進行速度的調節 。 液壓系統冬季用L－HM32＃抗磨液壓油，夏季用L－HM46＃抗磨液壓油。要求盡量減少油液的污染，每隔半年檢查油質情況，確保液壓系統正常工作。 五 、上輥萬能式三輥卷板機電氣控制系統 5-1.上輥萬能式三輥卷板機電氣控制系統總體概述 設備電控系統由電控柜 、操作控制臺 、手持按鈕盒組成 。動力電源三相四線制380V/50Hz 。 控制電路采用PLC可編程控制器系統，繼電器少，動作可靠，壽命長 。 控制柜上設有完成制品卷制過程全部控制按鈕 、指示燈 、可編程觸摸顯示器等，以對整機的卷制工作狀態監視 、操作控制 。 5-2.上輥萬能式三輥卷板機電氣控制系統各種保護 各電機均有相應的斷路器作過電流短路保護； 各電機均有相應的熱繼電器作過負荷保護； 上輥水平移動 、托輥升降均有相應的限位開關作極限保護； 翻倒缸的翻倒 、復位分別設有上 、下限位開關極限保護； 總電源斷路器有分勵脫扣器，在操作臺及翻倒支架側均有“急停”按鈕以遠程切斷總電源 。 5-3.上輥萬能式三輥卷板機電氣控制系統各種互鎖 翻倒架充分的復位后，上輥升降 、前后移動 、下輥正反轉 、托輥升降等動作方可進行(以“翻倒架復位”限位開關作檢測)； 上輥位于上位時，上輥水平移動 、翻倒側單獨下降不可進行(“上輥上位” 限位開關作檢測)； 5-4 、上輥萬能式三輥卷板機電氣控制系統故障指示 下輥電機 、水平移動電機 、托輥電機過載時，故障指示燈提示；PLC發生故障時，故障指示燈提示 。 六 、數控系統 6-1 、總體概述 本系統采用了韓國奧托尼克斯旋轉編碼器、臺灣威倫（WEINVIEW）真彩觸摸屏PC、歐姆龍（OMRON）PLC可編程控制器，組成了一個性能可靠，實時性強的控制系統 。 6-2 、數顯的功能 ***卷制圓筒工藝參數計算功能*** 通過提供的軟件，輸入制品的板厚T、板寬B、卷徑φ、板材的屈服極限σs、端曲系數TK，可以計算卷制板材所需的工藝參數：上輥加壓力P、上輥水平移動量X和-X、上輥升降Y1、上輥升降Y2、上輥升降Y3、上輥升降Y4、。手動在觸摸屏幕上對工藝參數Y2 、Y3、X、 -X進行設定，并實現上輥上下、水平移動量的數字控制。 數控系統具有卷制過程的實時監控、數據傳輸和斷電記憶等功能，人機界面以中文顯示直觀明了。 ***實時監控功能*** 觸摸屏上顯示上輥主油缸上下的位移量(翻倒側 Y1、固定側Y2 ) 、上輥水平移動量(水平位 ±X ) 。 并可自由設定上輥上下、左右坐標值，自動運行到想要的目標值 。***人機對話功能*** 通過系統操作輸入，LCD顯示，可以實現卷制工件參數的編輯、修改、等功能。 工業控制器PLC根據自動檢測上輥兩端位置并控制，保證同步精度±0.15mm。位移傳感器位移分辨率為0.05mm，顯示精度為±0.05mm。具備故障自動診斷功能。 |
